Ich hatte einer E Gitarre neue Abnehmer spendiert, (EMG Aktiv) , die leider ne Macke hatten. Die Abnehmer tausche mir Thomann anstandslos um, aber der Kemper war danach defekt und dafür kam niemand auf . o(
2 Jahre nutze ich den 2 Eingang, spielte über ein Zoom U44 die Gitarre zu, da dieses TrueZ mitbringt.
Aber vor 4 Wochen dachte ich mir so, gehe das Thema Kemper endlich mal an, der Eingang fehlte mir da ich das reine Signal auch immer brauchte für Eleven Rack und DAW ab und zu, Plugins zb. Der Eingang war völlig tot, da ging nichts mehr, auch keine Weiterleitung des reinen Signals vom Instrument.
Bekannter sagte ” Boardtausch runde 800€” was ich aber nicht mehr ausgeben wollte für das Gerät , und so ging ich lieber das Risiko ein, das der Profiler ganz kaputt gehen könnte beim reparieren.
Ich hatte von Anfang an Probleme mit dem Teil, 4 Schalter gingen nie richtig usw .
Heute eigentlich Normalzustand, das kein Gerät mehr wirklich den eigenen Vorstellungen voll gerecht wird, wir reduzieren unsere Ansprüche, sonst dürfte man gar nichts mehr kaufen.
Sogar Apple Mac*s , Display putzen und die Teile gehen an, macht einen Verrückt.
Das mache ich nicht an der Firma fest, kann passieren, Zulieferer schlampt usw.
Aber toter Eingang schränkte echt die Möglichkeiten des Gerätes spürbar sein.
Gesagt getan, tja nun alles SMD Bauteile, und mit den Bezeichnungen konnte ich gar nichts anfangen, DDR Schulwissen, da konnte Ich aktiv oder passive Bauelemente unterscheiden , mehr aber nicht. Neuland o)
Einer zb mit einem kleinen Viereck. Keine brauchbaren Infos dazu gefunden im Netz.
Zahlen allerdings findet man Code Tabellen, das ist ok.

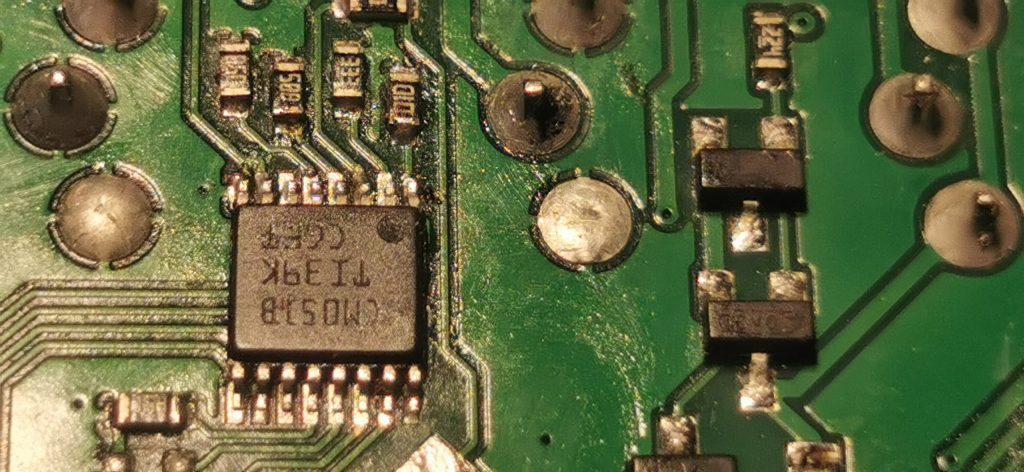

Funktion Multiplexer/Demuxer sollte man eigentlich schon ein wenig Wissen darüber verfügen , in diesem Fall CM051B (CMOS Single 8-Channel Analog Multiplexer or Demultiplexer) bzw einer der diesen ersetzt, da Produktion ausgelaufen.
(Eingang V max = 5,6V) … Es liegen aber 6,8V an, was nun gar nicht sein dürfte !
Dann messen in der Schaltung, auch oft Problem. Aber HALT dachte ich mir, das Gerät hat ja noch einen 2 Eingang, der noch ging, also muss ich nur den kanal finden auf der leiterplatte, und messen. Dann vergleichen mit den Messwerten auf den Defekten Kanal .

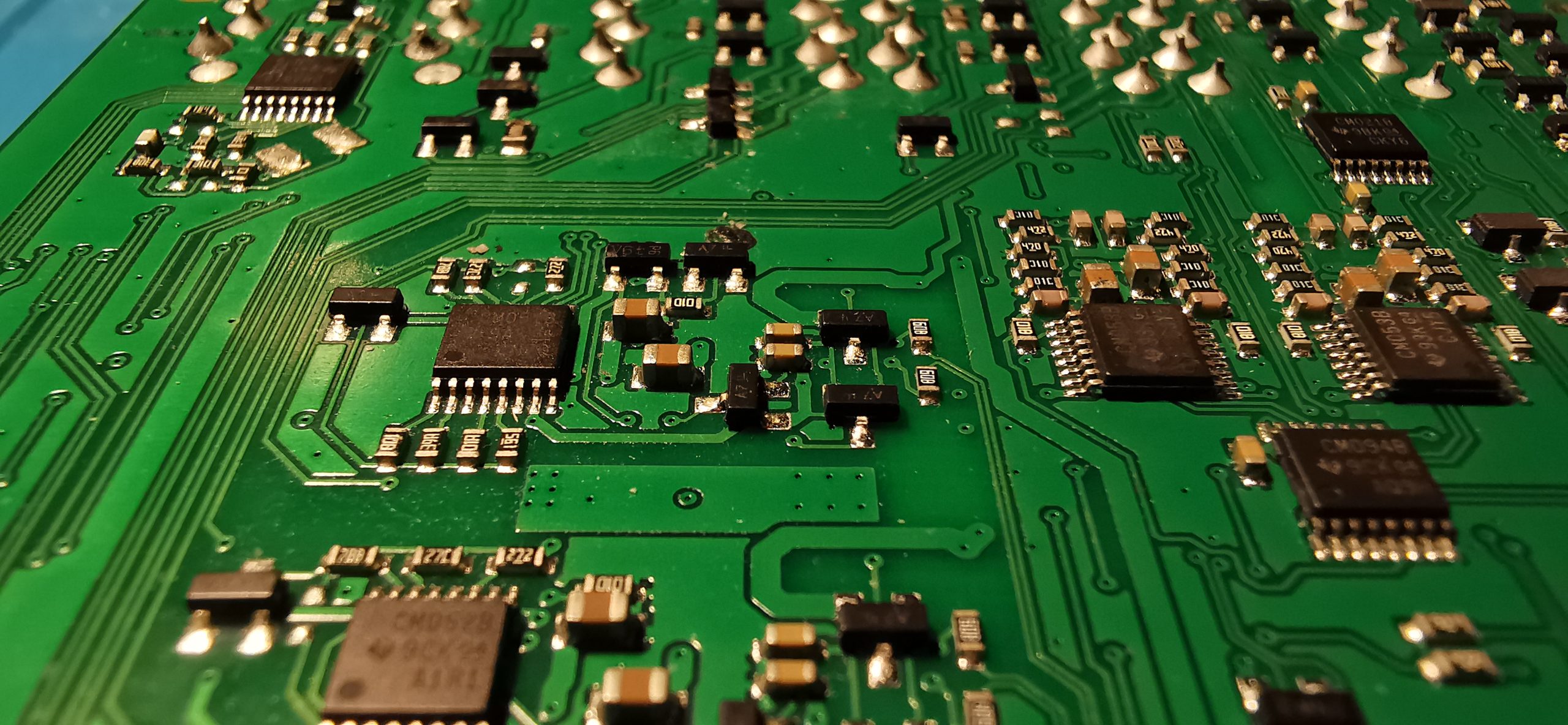

Gut erkennbar auf dem 5 Foto, obere Platine die größen Lötstellen. Das sind die Lötstellen Klinken Buchsen ( Buchsen auf der anderen Seite der Platine) , immer 2 Reihen Lötstellen pro Buchse. Erste Buchse .. Links, der Eingang. Dann folgt Reihe 2 “Return 2-4 ” und dann Reihe 3 “Return 1-3 ”
Die Return Kanäle sind ähnlich Eingang aufgebaut, aber nicht gleich o)
Extra neue Messpitzen gekauft, ganz feine, um da nicht nochmehr Schaden anzurichten , auch Amazon so um die 10€ .
Tja , das messen ergab aber keine großen Unterschiede, aber ich hatte 6,8 V anliegen auf dem defekten Gitarren Eingang …. o(
Konnte also nur noch der Multiplexer sein im Kanal , der einen Schlag wegbekommen hatte.

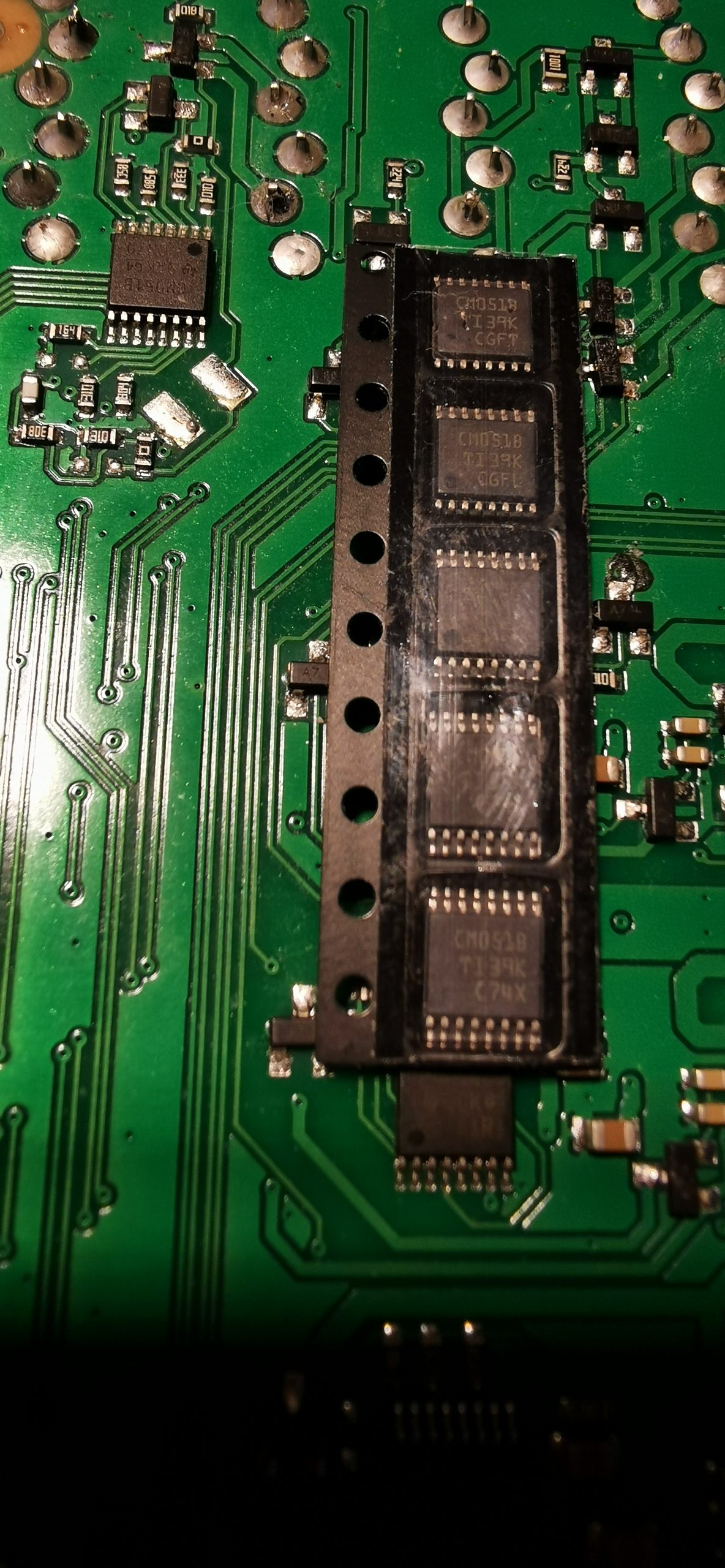

Der Chip selber EOL “End of Life” .. so fand ich Amazon Ersatz .. 7,42€ mit Versand und einige Wochen Lieferzeit, 5 Chips in der Packung , 4 Reserve o))

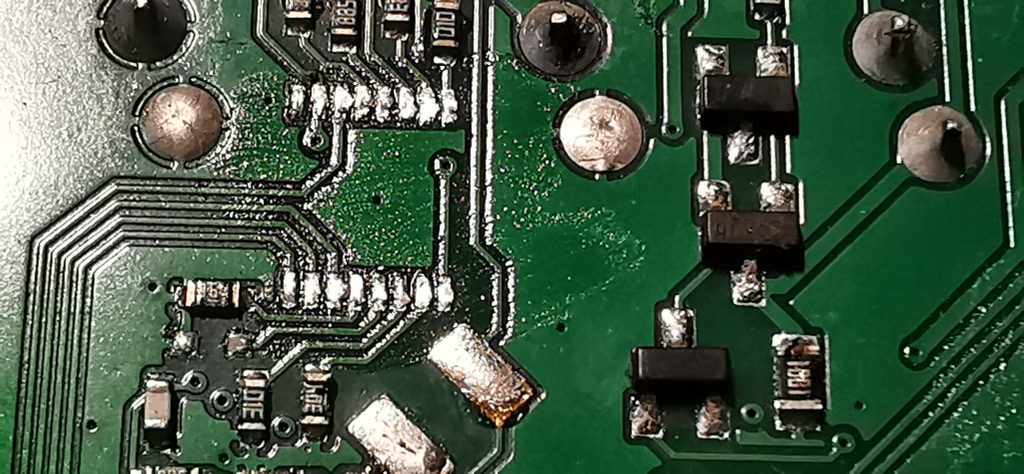

Tja die waren nun da, also den Chip wechseln ..

Nun brauch das auch einiges Werkzeug wie zb Heißluft zum entlöten ..
Das muss nichts teures sein, dazu nutze ich das zu wenig . DIESE mir gekauft und das war echt gutes Helferlein ohne denen solch Projekte nicht machbar sind.
Flussmittel , ohne dem geht es auch nicht, ( bei Amazon Flussmittel ) , aber Lötbrücken hat es nicht verhindert, musst ich mit Entlötlitze noch ran, 3 Sekunden arbeit ..
Zum Löten selber findet man gute Hilfe auf Youtube, auch Temperaturen usw.
Und ich habe ich auch nicht mehr die jüngsten Augen, also brauch es auch da gute Helfer, Lupenbrille zb, sonst schafft man das nicht.
Ich wollte auch nicht extra Gerät kaufen, Microskop& ähnliches.
iPhone und Fotos in diesen Kontext taugt auch weniger .
Lupe ist unhandlich von Apple iPhone, aber ich hatte noch altes Huawei P30Pro, das ich nur für Amazon Echo und ähnliches verwende, weil da keinerlei Kontakte darauf zu finden sind die Software dieser Art auslesen könnte.
Und genau das brachte alles mit was ich brauchte, siehe Fotos. Perfekt o)

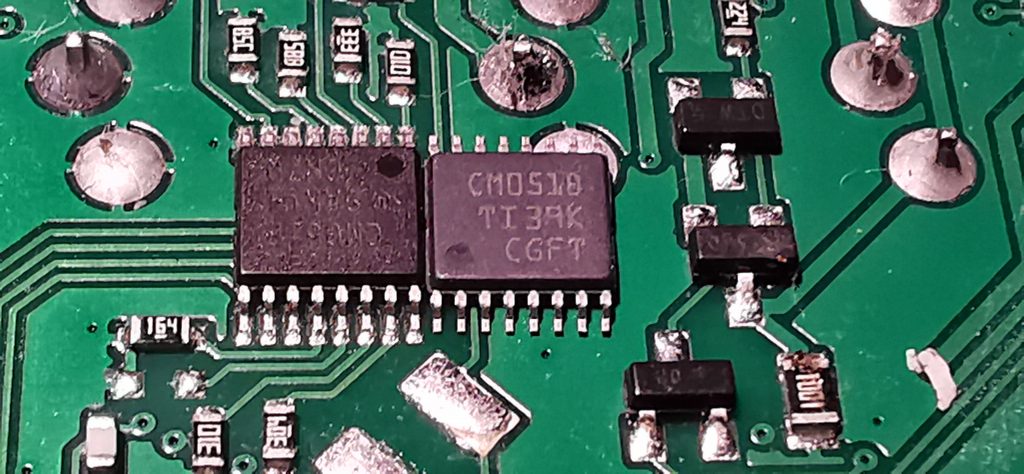

Für das erste Projekt dieser Art habe es aber echt gut hinbekommen, der Chip sitzt nicht ganz so genau wie der orignal Chip (4 Foto von oben) aber Schönheitswettbwerb, wollte ich nicht teilnehmen ..
Nach Wechsel des Schaltkreises erster Test, aaaaach .. dann fiel mir ein, Eingang umschalten und WOW, ein Sound o)))
Wo ich vorher immer kleine Nebengeräusche hatte, nun gar nichts mehr, ganz ruhig. So hätte das Gerät zum Kauf eigentlich sein müssen. Neue Chip Revision , da sind meistens immer kleine Verbesserungen auch zu finden, und diese haben mich nun gefunden.
Ein Foto noch Platine (letzte Foto) links Eingang, und der dritte von rechts der 2 Eingangskanal..
Die Platine aber echt gute Qualität, nicht so billlig Zeug wo bei ersten Lötkolbenkontakt die Kupferbahn sich hebt..

Ach ja, antistatic Matte usw sollte Selbstverständlichkeit sein bei solch Arbeiten.
Am Ende, Gerät wie Neu. Heute aktuelle Firmware drauf, und das für unter 10€ Kosten was Ersatzteile angeht. o)))
Kleiner Hinweis, aufpassen Netzteil auch wenn nicht am Netz, ziemlich großer Elko da zu finden o))
Operation gelungen, Patient geht es besser als vorher o)
